PONTÓN FFCC CAMINO DE VILLALLANO A VILLAESCUSA. Palencia

 PONTÓN FERROVIARIO SOBRE CAMINO AGRARIO
LÍNEA FFCC DE ALAR DEL REY (Madrid) A SANTANDER PK 392,150
T.M. VILLALLANO-VILLAESCUSA DE LAS TORRE. Palencia
PP-6201 PK 4,450

Muy cerca del espectacular puente de Villallano sobre el Arroyo de Fuente Mayor y siguiendo la vía en sentido descendente llegaremos a este viejo pontón muy reformado que también prestaba servicio a esta mítica línea de Alar-Santander y a un antiguo camino carretero. No sé muy bien si pertenece al término de Villallano o al de Villaescusa de las Torres, población esta última un poco más cercana al pontón aunque ambas pertenecen a la municipalidad de Pomar de Valdivia. También se encuentra muy cerca del conocido Puente del Conjuradero sobre el río Camesa y de uno de los viejos túneles en este trayecto.

Es una obra menor dentro de este vetusto proyecto ferroviario de mediados del siglo XIX pero conserva elementos originales de cierto interés.

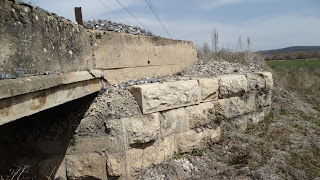

Características actuales de la obra. Su longitud se aproximada a los 20 metros porque cubre el vano y se adentra en los altos taludes conformados para la vía férrea por medio de estribos de buena fábrica en sillería de arenisca sedimentaria con componentes propios de pudingas y pequeño canto rodado. Sillería de gran volumen pero bien escuadrada, canteada y dispuesta en hiladas perfectas con cara vista muy rugosa, almohadillada en bruto pero con encintado propio de la sillería moldurada, colocada a hueso y con piezas en codo que cubren los esquinados. Muchas disponen de los orificios propios para su engarce por las grúas que movían estas piedras ciclópeas.

Es probable que originariamente tuviera un tablero de madera con viga en celosía del tipo cruces de san Andrés o bien, un pequeño tablero de viga de hierro en celosía Town hasta que se decidió reforzar la estructura y sustituirlo por uno de hormigón armado. Parece que se ha rehabilitado recientemente quizás, elevando el tablero por medio de plintos en estribos y una nueva losa de H.A. En cubierta se han dispuesto contenedores para evitar la caída del balasto con bloques prefabricados de hormigón sencillos que conforman los pretiles actuales. La anchura de la plataforma de carriles es de 5,40 metros, angosta, que impide la incorporación de viales de inspección, pero la estructura en estribos tiene un ancho de aproximadamente 10 metros debido a que el proyecto original de la línea era la de doble vía aunque no se llevó a efecto.

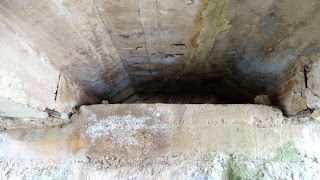

Dispone de un vano adintelado con luz de 3,80 metros y quizás, como aspecto curioso, merece destacar que esta pequeña obra daba servicio a un viejo camino, probablemente de época barroca o clasicista que tenía la peculiaridad de llevar un empedrado, al menos, en el paso por este pontón y que todavía muestra la disposición de estos mampuestos y canto rodado, muy gastados. Era un viejo camino de carretas que utilizarían los pueblos del Valle del Lucio en sus periplos hacia Aguilar de Campoo, vadeando en principio el río Camesa y tomando esta vía junto a la margen izquierda del Pisuerga hasta llegar a la localidad campurriana.

Para saber más sobre la historia de esta línea férrea, empresas involucradas, proyectos, ingenieros que participaron, sectores y puesta en marcha, estaciones, material móvil así como fuentes y documentos de consulta al respecto, se puede ver al entrada en este blog para el Puente de Alar del Rey sobre el Canal de Castilla, primera obra civil de la línea. También en esta entrada se tiene acceso a muchos enlaces de otras obras pontoneras de interés correspondientes a esta histórica línea de ferrocarril.































Tanda de fotos de fecha 29.03.2021



Ejemplar de Celidonia menor junto al puente. También conocida como Hierba centella o Yerba de las almorranas (Ranunculus ficaria L. Ranunculaceae).



PUENTE FERROVIARIO DE VILLALLANO. Palencia

 PUENTE FFCC SOBRE ARROYO DE FUENTE MAYOR
LÍNEA FFCC ALAR DEL REY (Madrid) A SANTANDER PK 392,420
T.M. VILLALLANO. Palencia
PP-6201 PK 4,450

Se trata de una de las obras más espectaculares de la vieja línea de Alar-Santander aunque pasa ciertamente desapercibida debido a su baja flecha sobre el suelo del entorno y a que se encuentra lejos de cualquier carretera por la que solemos transitar. Es el puente que tiene mayor número de vanos de esta mítica e histórica línea ferroviaria ya que posee una docena de arcos. No tiene la longitud del bello viaducto de Celada sobre el Arroyo Marlantes ni cruza amplios cauces como pueden ser el Ebro, el Híjar, el Pisuerga o el Camesa pero fue necesario alargar la estructura para poder abarcar la amplia zona de encharcamientos que cuando hay crecidas produce el Arroyo de Fuente Mayor antes de su desagüe en el río Camesa y la propia influencia y desbordamientos de los cercanos cauces del río Pisuerga y el Lucio, ambo a distancias de entre 200/300 metros de este puente.

La obra original constaba de fábrica de sillería en estribos y pilas y tableros a base de vigas de hierro forjado formando celosías del tipo Town, como en otras estructuras de la propia línea ferroviaria según el proyecto de mediados del siglo XIX. Ignoro si estas vigas de hierro se sustituyeron por otras de acero de acuerdo con la normativa del año 1927 que obligaba a las compañías explotadoras ferroviarias a sustituirlas para adaptarlas a las cargas y presiones mayores de los nuevos convoyes y locomotoras que por aquellos años circulaban con regularidad por la amplia red de caminos de hierro. Lo que sí se hizo en los años 70 del siglo XX fue sustituir el tablero metálico por otro a base de vigas de hormigón armado en tramos con sección en pi griega como se puede observar en estas fotografías. Fue un apaño cutre, quizás económico pero que desvirtuó por completo la impronta de este histórico puente en un caso parecido al del famoso Puente del Conjuradero sobre el río Camesa, obra muy cercana a ésta que presento.

En la ROP del año 1874, tomo XXII, número IX se hace un repaso sobre las características de esta sección del ferrocarril, enumerando muchos de los pasos pontoneros y anotando que este sector se puso en funcionamiento en fecha 21.03.1857 por lo que podemos interpretar que nuestro puente se construyó por aquellos años.

Características actuales de la obra. Este puente tiene una longitud aproximada de 71,50 metros incluyendo sus cortos estribos. La anchura del tablero actual es de 5,30 metros que prácticamente cubre el asiento de balasto, las nuevas traviesas de hormigón pretensado, los carriles y algunos tramos de barandilla de hierro descompuestos sin que quede espacio para los típicos viales de inspección.

De la fábrica original quedan los estribos y aletas chapados en sillería de piedra caliza de gran volumen, bien dispuestos y con cara vista averrugada o poco desbastada que producen gran relieve en estos paramentos y le otorgan un aspecto decorativo interesante.

El otro elemento original lo conforman las pilas. Dispone de 11 que soportan los 12 vanos adintelados de la obra antigua y actual cuyas luces oscilan entre los 4,30/4,50 metros. Son pilas del tipo tabique con un ancho de canto de 1,50 metros y una longitud de 10,60 metros ya que este puente, al igual que el resto del proyecto, contemplaba doble vía para este trayecto aunque no se llevó a cabo. Estas pilas se redondean en extremos para adaptarlas a tajamares-espolones. Sus rellenos originales serían de hormigón en masa y el placado es extraordinario, a base de grandes sillares bien escuadrados, canteados y dispuestos en hiladas perfectas donde el acuerdo con las piezas redondeadas es muy cuidado. En general el tipo de sillar empleado es el abujardado empleando los canteros la bujarda gruesa, con cierto encintado en su perímetro exterior (sillar moldurado), asentado a hueso en hiladas plenamente horizontales. También abundan los huecos o perforaciones en las piezas para el enganche por los sistemas de grúa para el movimiento y puesta en lugar de estas enormes piedras. Dado que se trataba de salvar una vaguada de encharcamientos periódicos, los fustes de estas pilas son más bien cortos y en algunos vanos -pese a los consiguientes cúmulos de cienos y limos- la flecha hasta tierra madre no llega al metro y medio.

La drástica modificación de la estructura originó que estas pilas se reforzaran con hormigón en algunos puntos, cubriéndose algunas basas perimetralmente con añadidos de hormigón o elevando sus fustes con secciones de hormigón armado para asentar las nuevas vigas horizontalmente. Ello ha implicado que haya fracturas en la sillería original, remiendos de cemento y otros dislates aunque sólo en el lado aguas abajo, donde se asienta el nuevo tablero ya que en lado aguas arriba las pilas presentan su aspecto original salvo que el cenit se ha cubierto con tongadas de hormigón para proteger los rellenos. Visto en alzado el puente presenta el tablero con las vigas de hormigón armado de sección en pi griega que apoyan en pilas y estribos y sobre estas, una fina imposta de hormigón en masa que soporta los pretiles también del mismo material que actúan como contenedores del balasto para evitar su caída al cauce. También tiene clavadas una serie de postes o montantes con perfiles sencillos angulares de acero a los que se acoplaban las barandillas de hierro y aunque en aguas abajo estas muy disminuidas en el lado contrario, donde también discurre una canaleta de acero cincado con cableado, se mantiene toda la barandilla en orden.

La obra al ser de baja rasante se mantiene bastante oculta por la vegetación del entorno. Su estado es lamentable pues además de muchas piezas desprendidas o caídas directamente el lecho de estos arroyos, parte de los estribos, especialmente el derecho, presentan abundantes capas de musgos, hongos, humedades, eflorescencias e incluso intrusión de raíces de matojos y arbolado que van dañando la sillería poco a poco. En las pilas, especialmente en el lado de aguas abajo, también hay daños en la sillería original. La obra nueva no escapa al presunto abandono ya que las cabeceras de estas vigas se encuentran deterioradas, con desconchones y en muchos puntos se ha descubierto el entramado de ferralla en plena oxidación que poco a poco actúa sobre la capa de hormigón desprendiéndola, además de otras fracturas y grietas en estas vigas. Algunos vanos se encuentran bastante disminuidos, bien por los cúmulos de limos, piedras e incluso material agrario obsoleto como son las conducciones de aluminio de riego, depositadas bajo alguno de sus arcos.

El acceso a esta obra pontonera es también complicado. A ambos lados del puente del ferrocarril moderno que da servicio a la carretera local PP-6201 existen vías de tierra que nos pueden acercar hasta el puente pero sin llegar a él, en tránsitos que oscilan entre los 570 y 590 metros. Quizás, la más idónea sea la pista agraria que sale de esta carreterura tras cruzar el puente del FC en dirección a Villallano. Se puede transitar por ella hasta un punto donde es ligeramente visible esta obra y podemos aparcar el vehículo para dirigirnos a él cruzando campos de cultivo en un tránsito de unos 140 metros. Un camino bastante cómodo era el que sale de Villaescusa de las Torres cruzando la pasarela de madera de arcos bow-string sobre el río Camesa y seguir por un circuito pedestre y de bicicletas hasta alcanzar la altura del puente, donde seguiremos cruzando también campos de cultivo en un trayecto de 200 metros hasta el puente. Este recorrido ahora esta imposibilitado ya que no podemos cruzar el río Pisuerga antes de entrar en Villaescusa de las Torres al encontrarse el puente arruinado desde la violenta crecida de diciembre de 2019.

Para saber más sobre la historia de esta línea férrea, empresas involucradas, proyectos, ingenieros que participaron, sectores y puesta en marcha, estaciones, material móvil así como fuentes y documentos de consulta al respecto, se puede ver al entrada en este blog para el Puente de Alar del Rey sobre el Canal de Castilla, primera obra civil de la línea. También en esta entrada se tiene acceso a muchos enlaces de otras obras pontoneras de interés correspondientes a esta histórica línea de ferrocarril.


TOMAS DESDE AGUAS ARRIBA

















TOMAS DESDE AGUAS ABAJO

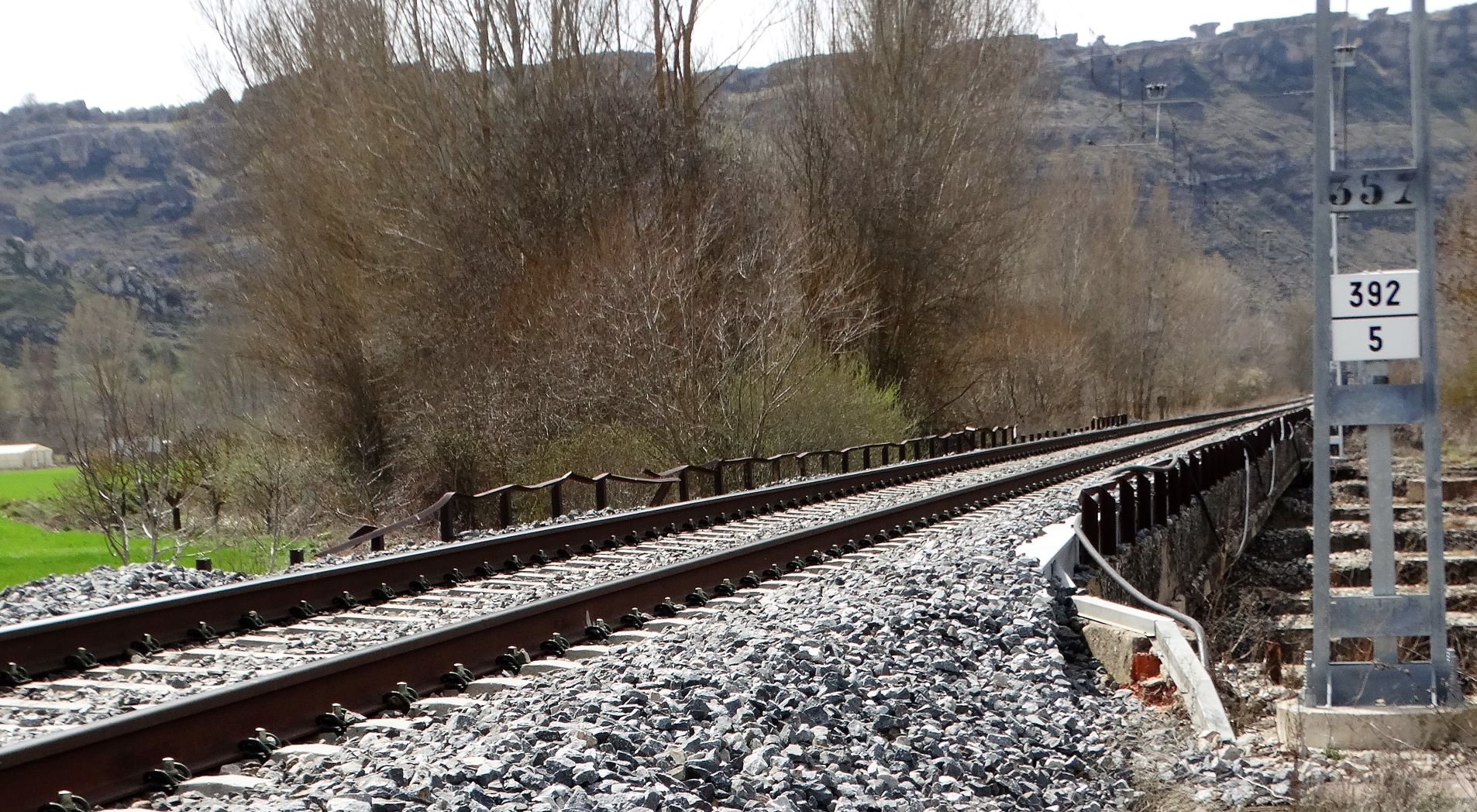

TOMAS DESDE EL TABLERO DEL PUENTE







Tanda de fotos de fecha 29.03.2021

FLORA JUNTO AL PUENTE



Violeta de monte (Viola riviniana Reichb. Violaceae)



Yerba madrona, Combatientes o Yerba de sotierra (Lathraea clandestina L. Scrophulariacea)
